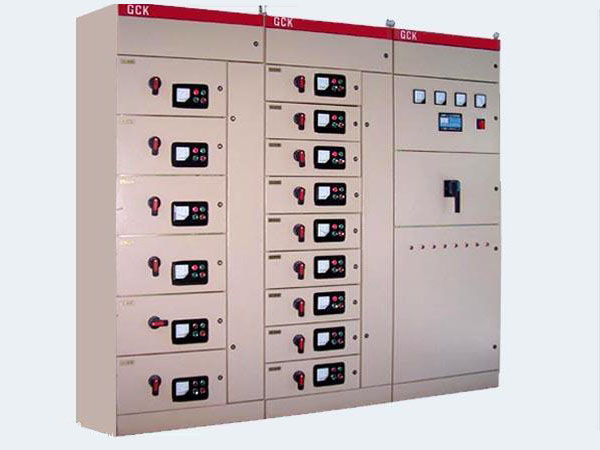

GCK系列低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）二部分组成。适用于发电厂，变电站，工矿企业等电力用户，作为额定频率为50HZ、最大工作电压660V、最大工作电流4000A的配电体系中，作为动力配电、电动机控制及照明等配电装置的电能转换分配控制之用。

本系列产品具有分断能力高、动热稳定性好、结构先进合理、电气规划切合实际，系列性、通用性能，各种规划单元任意组合，一台柜体所容纳的回路较多，节约占地面积、外形美观，防护等级高，安全可靠，维护方便等优点。

产品符合GB7251-2005《低压成套开关和控制装置》和ZBK36001-89《低压抽出式成套开关装置》等相制度。

一、GCK低压开关柜型号含义

GCK:G:是封闭式开关柜；C:是抽屉式；K:是控制中心；

二、GCK低压开关柜使用条件

2.1周围空气温度不得超过+40℃，不低于-25℃，而且在24h内其平均温度不得超过+35℃。

2.2空气清洁，在最高温度为+40℃时，其相对湿度不得超过50％，在较低温度时，允许有较大的相对湿度。

2.3污染等级3。

摩杰(深圳)有限公司为您量身定制个性化解决方案，满足不同需求。

2.4安装场地的海拔不得超过2000m。

注1：对于在海拔高于1000 m处使用的无功补偿、电动机软起动等含有电子器件的产品应按照制造厂与用户之间的协议进行设计和使用。

注2：如果使用条件超出上述规定，用户应向制造厂提出，并达成专门的协议。

三、GCK低压开关柜主要手段参数

3.1额定工作电压

3.1.1主电路Ue380V，690V

3.1.2辅助电路Ue220V，380V（两极之间相隔一个空触点），24V（直流）

3.2额定绝缘电压（Ui）：800V

3.3额定冲击耐受电压（Uimp）：8000V

3.4工频耐受电压（1min）：3000V

3.5额定电流

3.5.1水平主母线Ie：2000A，2500A，3150A，4000A

3.5.2垂直母线Ie：1000A

3.6额定短时耐受电流

3.6.1水平母线Icw：100KA

3.6.2垂直母线Icw：65KA

3.7额定峰值耐受电流

3.7.1水平母线Ipk：220KA

3.7.2垂直母线Ipk：143KA

3.8抽出式柜抽屉单元主触头额定电流：35A～500A

3.9电容补偿柜单柜最大功率：300Kvar

3.10内部隔离：形式1至形式4

3.11防护等级

产品外壳防护等级分为：IP30、IP40，抽出式部件在试验位置和分离位置以及由一个位置向另一个位置转移时仍保持如同连接位置时的防护等级。
